一般而言,類比Sensor的電氣規格如下:
解析度: 12 bit + sign bit
電壓: +/-10V, +/-5V or +/-2.5V for voltage or
電流: 0 to 20 mA for current

可接到S7-1200的類比模組如下:
SM 1231 AI 4 x 13 Bit
SM 1231 AI 8 x 13 Bit
SM 1234 AI 4 x 13 Bit / AQ 2 x 14 Bit

以上類比模組皆可接電壓或電流，只需先做硬體規劃！所以接線前請先確認規劃無誤呦。

--------------------------------------------------------------------------------------------------------------------------------------------------
Sample connections for various sensor types (power supply: 24V DC) to the analog signal module SM 1231 AI 4 x 13 Bit (channel 0) are shown in the figures below:
提供三種不同Sensor接到S7-1200類比模組的範例接法

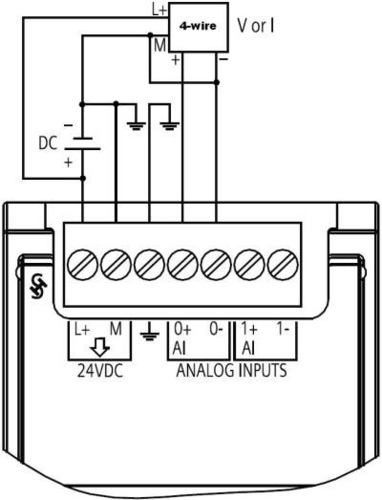

四線式的接法



三線式的接法



二線式的接法

------------------------------------------------------------------------------------------------------------------------------------------
