首先先跟各位看倌說明：
NPN、PNP是指電晶體的極性，而電晶體有分為輸入及輸出兩種，也是業界常說的DI(數位輸入)、DO(數位輸出)。對PLC而言，只是電源接線方式的不同。
西門子的S7-1200及S7-200系列所有的DI(數位輸入)包含CPU本體或擴充模組，都支援NPN或PNP的接線法。
至於DO(數位輸出)部分包含所有的CPU本體或擴充模組，只支援PNP的接線法。
不過現在西門子已經推出一款主機 S7-200 CPU224XPsi，這款主機的DO(數位輸出)是支援NPN的接法。S7-1200尚未支援NPN輸出。
我想因該有很多看倌還是會覺得有問題，因為在西門子的產品型錄上看不到NPN、PNP的字樣，這是因為說法不同而已，在西門子的型錄上可以找到SINK、SOURCE的字樣，這意思就是等於NPN、PNP啦。
所以：
Input時候的定義：
SINK --> PNP
SOURCE --> NPN
Output時候的定義：
SINK --> NPN
SOURCE --> PNP

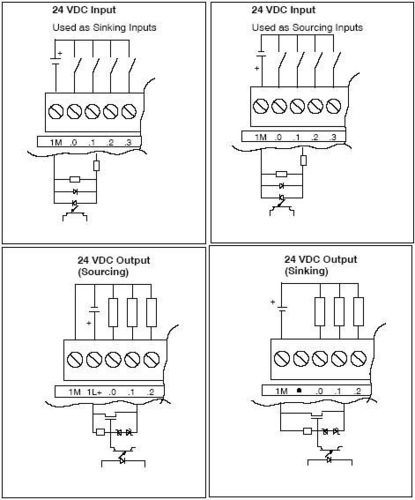

這樣子看倌你們暸解了嗎？下圖接線方式也適用於S7-1200(NPN output除外), 但請自行注意腳位。
另外請參考原廠的說明：
------------------------------------------------------------------------------------------------------------------------------------------
