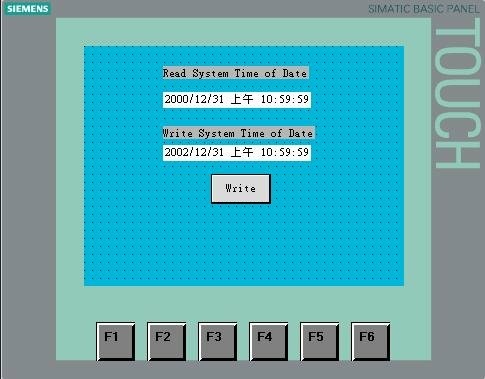

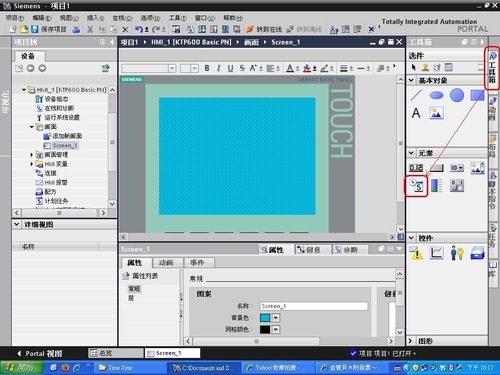

在KTP HMI上要顯示時間，用到的物件叫作 "日期/時間域 (Date/Time Field)"圖一。但是使用之前，先確定是否有跟S7-1200 PLC做好時間同步，不然操作時會時間大亂。
圖一
KTP HMI 跟 S7-1200 PLC 要做時間同步，有三個步驟：
1. S7-1200 PLC建立好DTL格式的DB(圖二)
2. S7-1200 PLC程式中使用時間日期指令(圖三)
3. KTP HMI 在區域指針中，定義好與S7-1200 PLC時間同步(圖四)

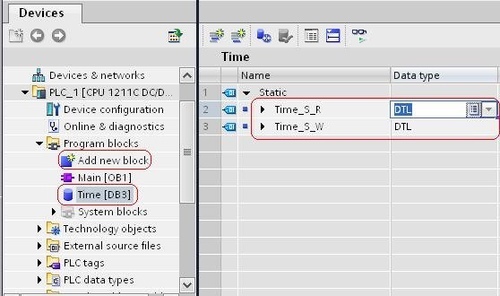

步驟一：S7-1200 PLC建立好DTL格式的DB
圖二

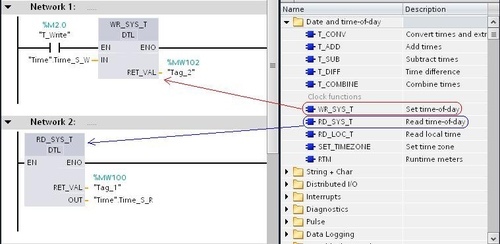

步驟二：S7-1200 PLC程式中使用時間日期指令
圖三

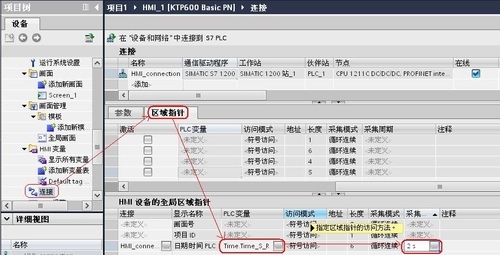

步驟三：KTP HMI 在區域指針中，定義好與S7-1200 PLC時間同步
圖四
在S7-1200 PLC 編輯軟體中關於日期時間的指令有三個，定義及時用時機如下：
WR_SYS_T：搭配HMI使用時，可改寫PLC的系統時間
RD_SYS_T：讀取PLC的系統時間
RD_LOC_T：讀取調整時區後的時間，可在PLC硬體組態中，常規下的時間欄位裡調整時區(台北：GMT +08:00)
如果要寫入時間可參閱範例
點我下載：人機介面 HMI->KTP S7-1200 DateTime Sync
注意：此範例的編輯軟體及PLC硬體要求
1. S7-1200 韌體為 V2.2
2. STEP7 Basic V11 SP2
------------------------------------------------------------------------------------------------------------------------------------------
